Geberit BIM GEBERIT BIM DODATAK I BIM OBJEKTI ZA AUTODESK® REVIT®
Arhitekte i sanitarni inženjeri susreću se sa brojnim preprekama tokom digitalnog projektovanja sa BIM objektima. Neke od njih su dugotrajna potragu za ispravnim podacima i rad sa velikim količinama zastarelog ili netačnog BIM sadržaja.
Sa Geberit BIM Plug-inom, Geberit nudi inovativno rešenje solution za digitalno projektovanje tehničkih sistema u zgradama (MEP: mehanika, elektronika i instalacije).
Geberit BIM Plug-in aplikacija za Autodesk® Revit® kombinuje na jednostavan način alat za proračun instalacionih sistema i Geberit Pluvia u jednom integrisanom rešenju.Geberit BIM Plug-in čini planiranje MEP-a lakšim i efikasnijim.
Zašto Geberit BIM Plug-in?
Lagani format podataka
Smanjena količina podataka štedi kapacitet računara i čini planiranje efikasnim.
Tenderi neutralni u odnosu na proizvođača
Za javne tendere, podaci se mogu konvertovati u generičke oznake jednim klikom
Sadržaj je uvek ažuriran
BIM sadržaj u katalogu je uvek ažuriran i specifičan za odabrano tržište.
Jednostavnije projektovanje
Praktične funkcije za podršku detaljnom planiranju i planiranju prefabrikacije.
Jednostavno planiranje sanitarnih prostorija uz BIM sadržaj za Autodesk® Revit®
Projektovanje sanitarnih prostorija ne može biti jednostavnije uz Geberit BIM Plug-in – od instalacije do završenog kupatila. Kada su u pitanju funkcionalnost i asortiman proizvoda, to je sveobuhvatni alat za planiranje i proračune.
Integracija keramičkih proizvoda i kupatilskog nameštaja olakšava holistički pristup, od arhitekture do planiranja električnih i elektrotehničkih sistema i dizajna enterijera.
Sofisticirane funkcije omogućavaju efikasnu, na modelima zasnovanu prefabrikaciju sa najvećim mogućim stepenom slobode kada je u pitanju raspored komponenti koje treba prefabrikovati.
Za javne projekte gde su potrebni dokumenti neutralni od strane proizvođača, Geberit BIM dodatak nudi mogućnost skrivanja informacija specifičnih za proizvođača jednim klikom.
Karakteristike Lagani podaci za Autodesk Revit
Aplikacija mora biti jednostavna, pouzdana i što praktičnija. Zato Geberit sledi sopstveni visoki standard BIM sadržaja, koji ostavlja sve opcije otvorenim. Iskoristite sledeće posebne karakteristike našeg BIM sadržaja:

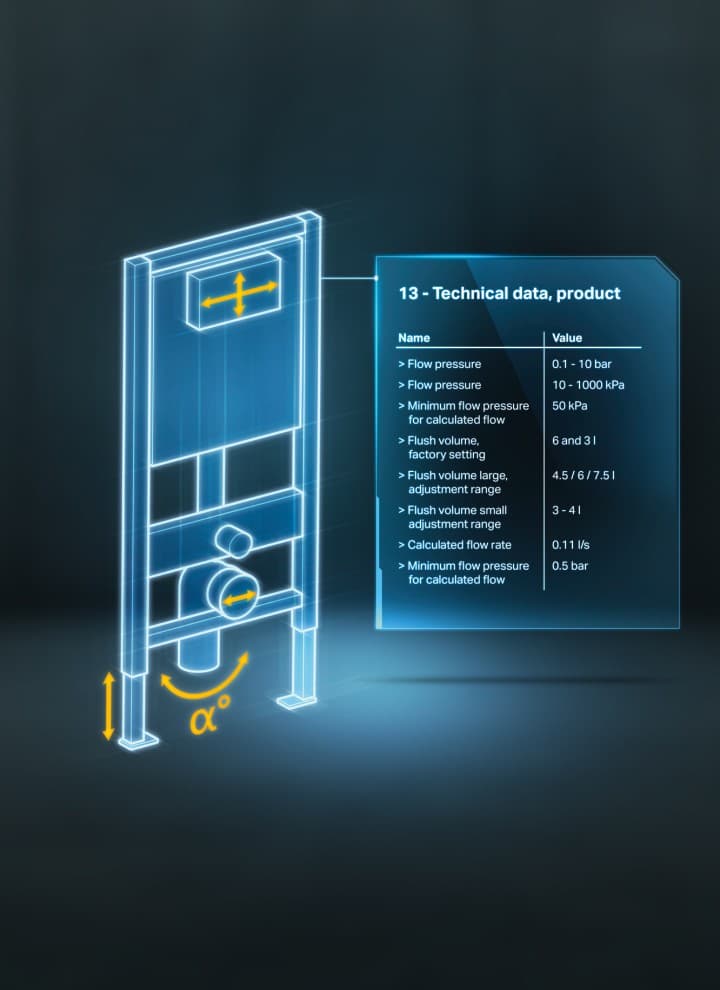

Visoka gustina informacija sa jednostavnom geometrijom
Geometrijska složenost BIM sadržaja (Revit) Geberit proizvoda je značajno smanjena kako bi se uštedeli računarski i softverski resursi i olakšali efikasni tokovi rada.
Sadržaj je uvek ažuriran
Direktna veza sa sistemom za upravljanje informacijama o proizvodima Geberit (PIM sistem) osigurava da je sadržaj uvek ažuriran.
Jednostavan prelazak na generičke oznake
Za javne tendere, sadržaj Geberit BIM-a može se promeniti u generičke oznake jednim klikom u ugrađenim parametrima. Nakon završetka tendera, ovo podešavanje se može resetovati tako da više nije potrebna dugotrajna zamena objekata u BIM modelu. Ovo štedi mnogo vremena sanitarnim inženjerima.
Podaci dostupni za oflajn planiranje
Oni koji ne mogu ili im nije dozvoljeno da rade sa digitalnim alatima imaju mogućnost preuzimanja BIM sadržaja pojedinačnih proizvoda u Geberit online katalogu.
Dostupni moduli
Geberit BIM dodatak nudi četiri modula za podršku profesionalcima u digitalnom planiranju električnih i energetskih objekata. Ove funkcionalnosti se pružaju direktno putem Autodesk Revita.
Geberit BIM dodatak se automatski instalira u odgovarajuću fasciklu programa nakon preuzimanja. Kada ponovo pokrenete aplikaciju Revit, Geberit BIM dodatak se prikazuje na kartici „Dodaci“ i tamo se može otvoriti.
Geberit BIM dodatak na prvi pogled

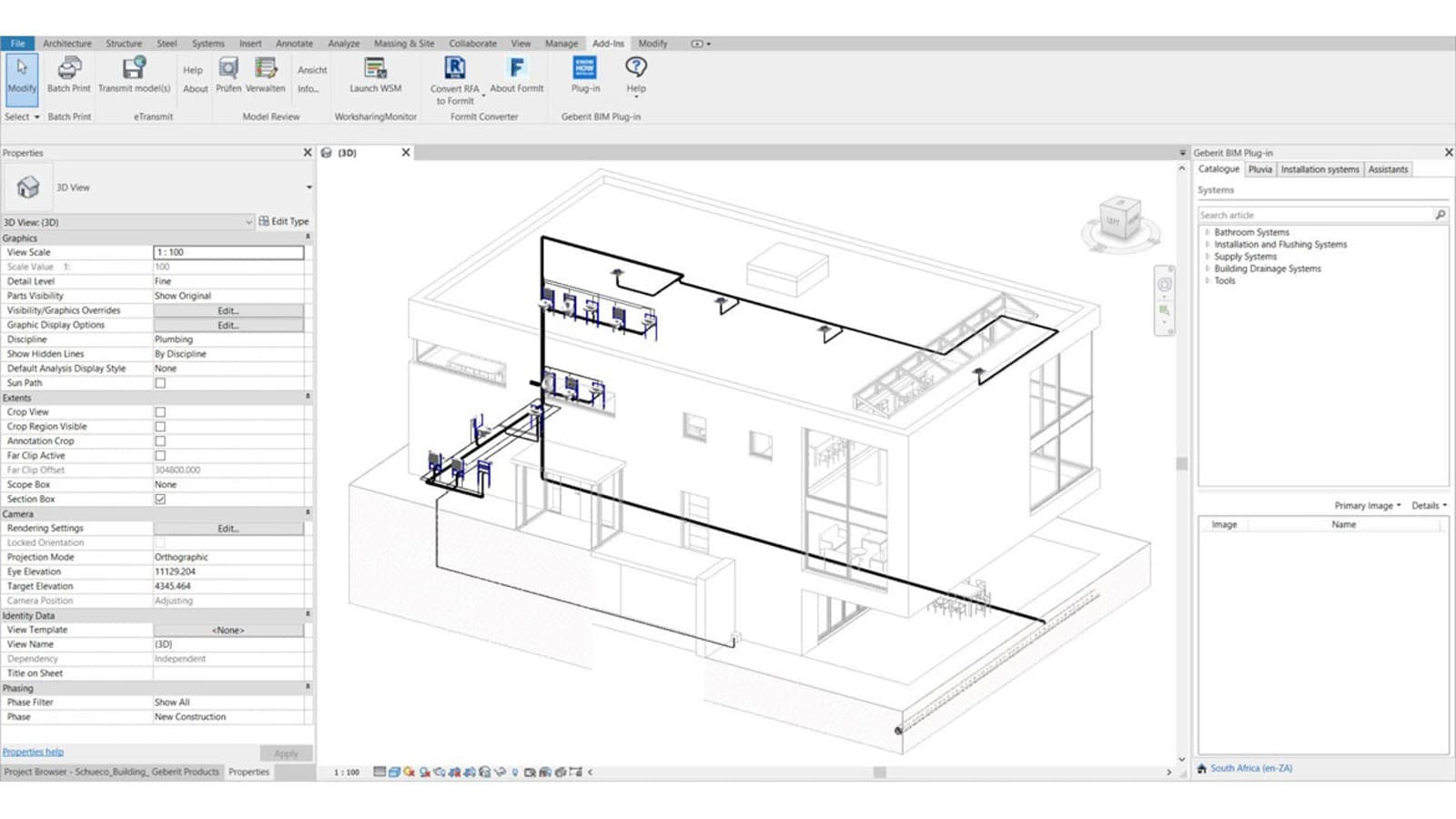

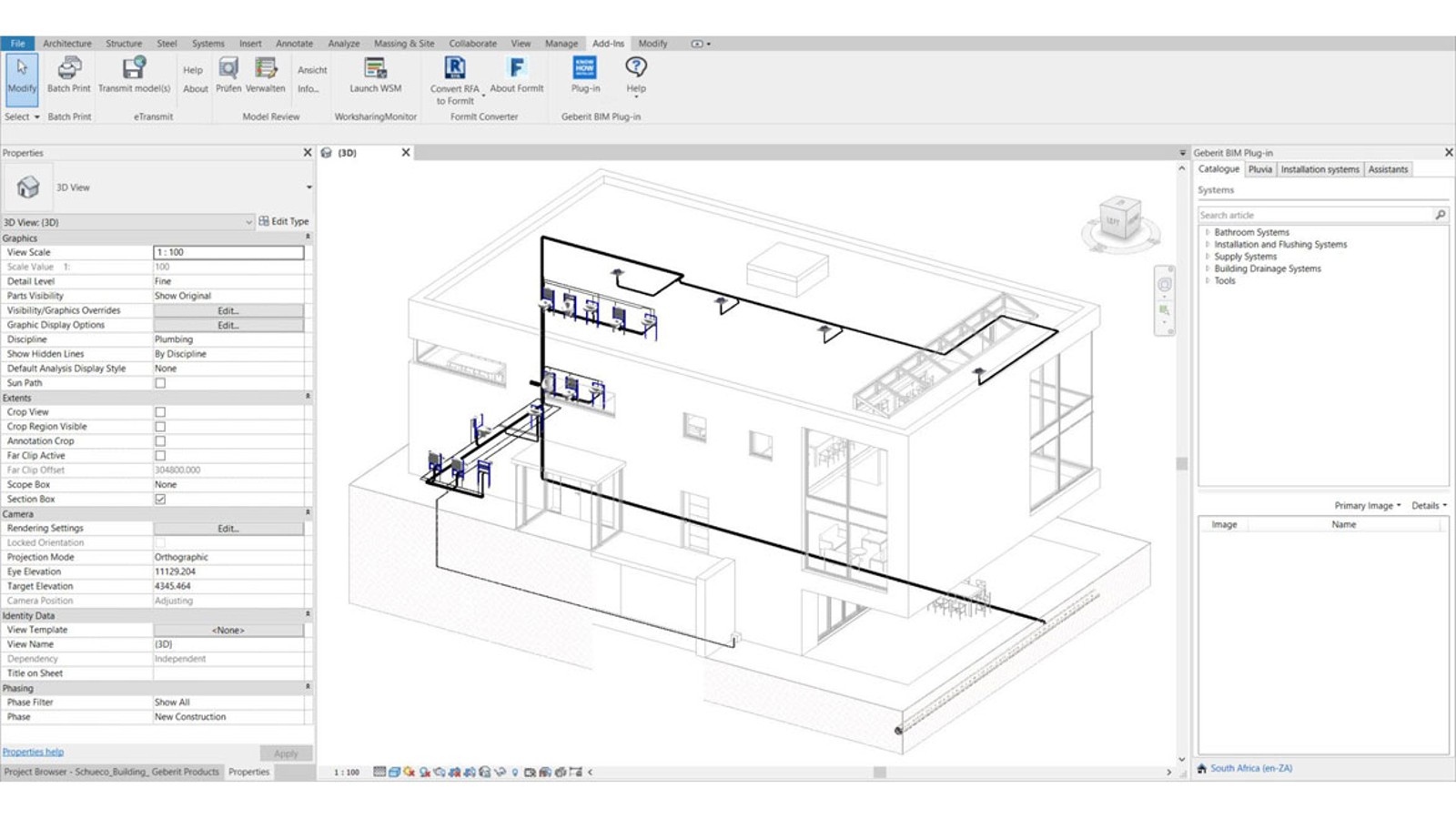

Katalog: Pristup BIM podacima
Modul sa katalogom vam omogućava direktan pristup najnovijem sadržaju za sve Geberit proizvode, relevantnom za vašu zemlju i na vašem maternjem jeziku.
Ukratko o prednostima:
- Pristupite najnovijem BIM sadržaju za Geberit proizvode u bilo koje vreme i sa bilo koje lokacije.
Novo: Sada dostupno i za Geberit GIS i Geberit Kombifix instalacione elemente kao i Geberit keramiku i nameštaj za kupatilo. - Novo: Pronađite Geberit proizvode brže tako što ćete direktno ukucati šifru artikla.
- Novo: Pronađite više informacija o proizvodu pomoću direktne veze ka Geberit onlajn katalogu.
- Autodesk® Revit® za svaki proizvod
- Parametarski modeli sa malim datotekama koji se mogu efikasno koristiti. Idealno za velike projekte gde velike datoteke mogu negativno uticati na rad softvera i računara.
- Nije neophodno prevođenje tekstova sa engleskog jer su Geberit BIM objekti sada dostupni na 25 jezika. Moguće je lako vratiti na osnovna podešavanja, što je važno kada radite sa javnim nabavkama.
- Dostupan za sledeće verzije Autodesk® Revit® – 2020, 2021. i 2022.

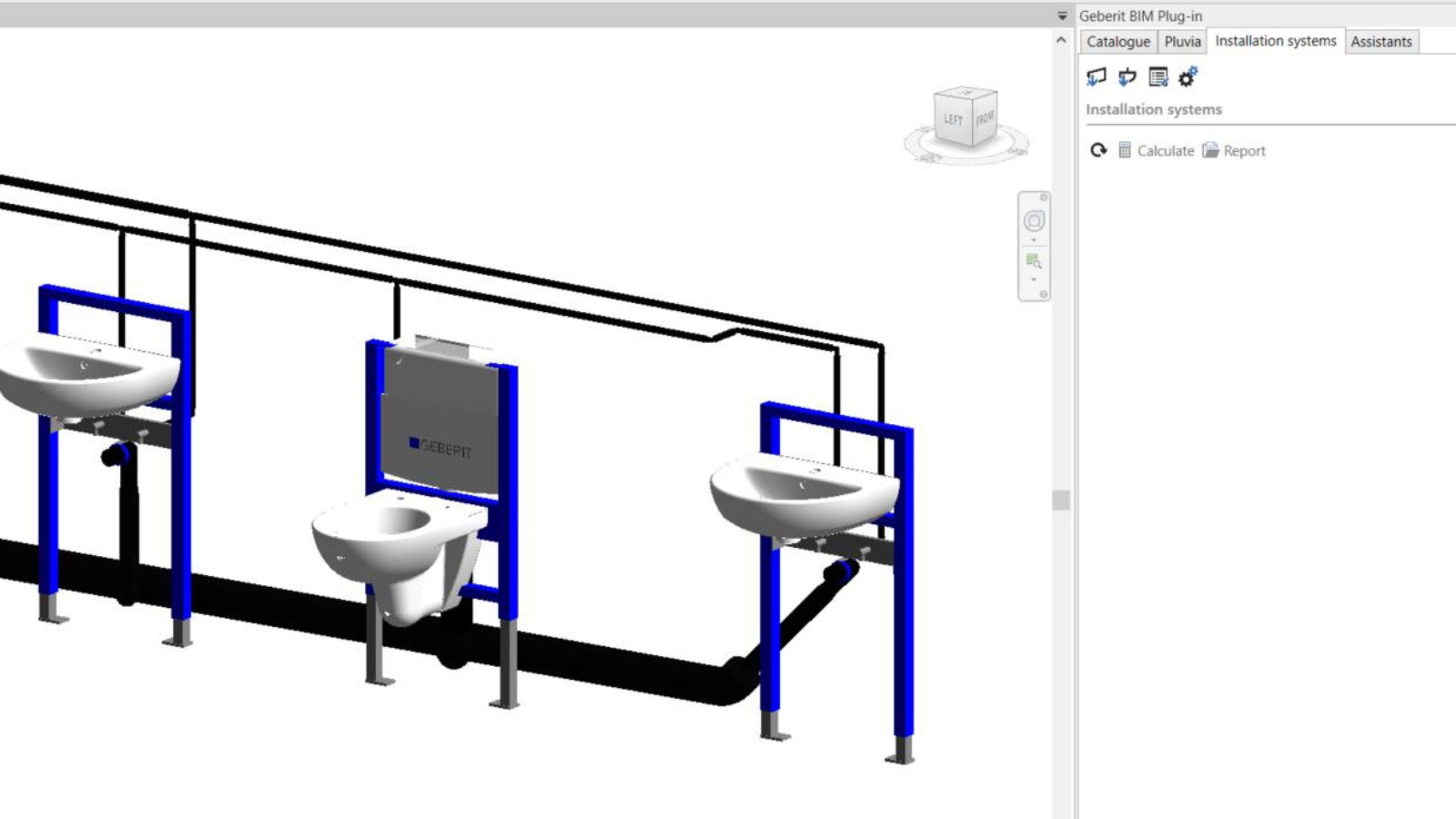

Instalacioni sistemi: Modul za planiranje Duofix i Kombifix sistema
Zidovi koji će nositi instalacije se mogu izračunati sa Geberit GIS i Geberit Duofix elementima i materijalom. Postojeći knauf zidovi se možda moraju zameniti. Specifikacije materijala su dostupne u PDF i Excel formatu.
Jednostavan i efikasan sistem planiranja instalacija:
- Jednostavno planiranje Geberit GIS i Duofix instalacionih sistema
- Funkcija „Detaljno 3D planiranje“ u Geberit ProPlanner softveru
- Proračuni u skladu sa važećim Geberit direktivama, normama i regulativom
- Automatski generisana lista proizvodnih materijala, delova, ponude i specifikacija, kao i crtež osnove, preseka i instalacije

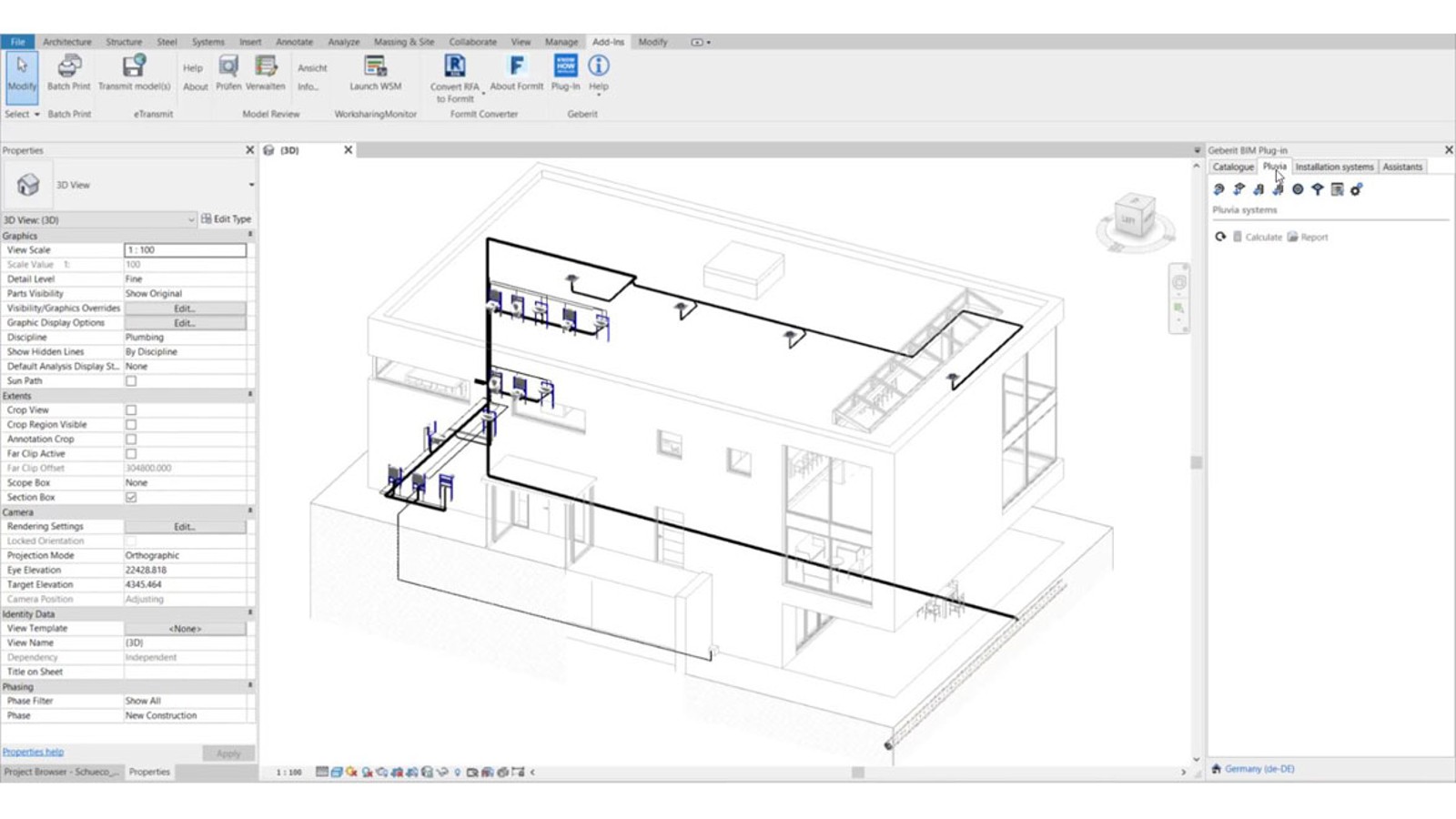

Pluvia modul: Izračunavanje krovne odvodnje
Hidraulička kalkulacija za Geberit Pluvia sistem krovne odvodnje se takođe može obaviti direktno u Autodesk® Revit®.Range of functions: *
- Dodatak sa menijem za verzije Autodesk® Revit® 2019, 2020 i 2021.
- Hidraulička kalkulacija direktno u Autodesk® Revit®
- Automatsko određivanje dimenzija planiranog sistema krovne odvodnje Geberit Pluvia
- Hidraulički sertifikat uključujući spisak delova za preuzimanje u PDF ili Excel formatu
- Ažurirana regulativa, standardi i novi Geberit proizvodi
- Kalkulacija u skladu sa standardima konkretne države ili Geberit regulativama
- Automatski generisana lista materijala, hidraulike i ponude
*Korišćenje dodatka Geberit Pluvia zahteva validnu Geberit ProPlanner licencu. Datoteka sa licencom se može izvesti iz Geberit ProPlanner softvera: Pratite sledeće korake u meniju: “Help” –> “Licence management” –> “Licence data“ (Pomoć – Upravljanje licencom – Podaci o licenci)
Ukoliko još uvek nemate Geberit ProPlanner licencu, kontaktirajte svoje lokalno Geberit predstavništvo ili kliknite na “ProPlanner licence” na vašem lokalnom sajtu.
Modul čarobnjaka: Korisne funkcije za planiranje i prefabrikaciju
Modul čarobnjaka: Korisne funkcije za planiranje i prefabrikaciju
Funkcije Čarobnjak modula
Razdvojena cev
Cevi se mogu podeliti na slobodno definisane dužine. Odgovarajući fitinzi se automatski postavljaju na rezultujuće tačke spajanja cevi.
Obeležavanje
Elementi odabranog cevovoda mogu biti numerisani i označeni jedinstvenim brojem stavke tako da se mogu rasporediti tokom prefabrikacije.
Optimizator sečenja cevi
Da bi se smanjio otpad tokom prefabrikacije potrebnih cevi, funkcija optimizatora sečenja cevi može da kreira CSV datoteku sa optimalnim dužinama sečenja.
Geberit Silent-Pro SuperTube
Čarobnjak za Geberit Silent-Pro SuperTube proverava Geberit Silent-Pro SuperTube sistem i prikazuje predloge za optimizaciju.
Neutralni pogled proizvođača
Kada je ova funkcija aktivirana, brojevi artikala, nazivi proizvoda i informacije specifične za proizvođača neće biti prikazani u identifikacionim podacima.
Centar za preuzimanje
Centar za preuzimanje u Geberit BIM dodatku je specifičan za tržište. To znači da se prikazuju samo proizvodi koji su dostupni na određenom tržištu.
Budućnost se dešava već danas – BIM NOW
Preuzmite BIM plug-in
Molimo popunite formular da biste preuzeli BIM.
Geberit BIM Plug-in česta pitanja
Za šta mogu da koristim Geberit BIM dodatak?
Geberit BIM dodatak u vašoj aplikaciji Autodesk Revit vam omogućava pristup svim Revit proizvodima kompanije Geberit.
Ovo osigurava da uvek možete preuzeti ažurirane BIM objekte specifične za zemlju i jezik, bez potrebe da ih mukotrpno tražite na veb-sajtovima ili portalima. Pored BIM kataloga, Geberit BIM dodatak takođe pruža druge korisne funkcije i module za planiranje.
Da li se naplaćuje korišćenje Geberit BIM dodatka ili mi je potrebna licenca?
Korišćenje Katalog modula i modula Čarobnjak je bez licence i besplatno.
Za Geberit Pluvia modul i modul instalacionih sistema potrebna je licenca. Ako želite da koristite ove module, kontaktirajte nas.
Gde mogu da preuzmem Geberit BIM Plug-in?
Geberit BIM dodatak se može preuzeti direktno sa ove veb stranice ili u Autodesk Revit prodavnici, a zatim integrisati u Autodesk Revit.
Sa kojim verzijama Microsoft Windows-a i kojim verzijama Autodesk Revit-a je Geberit BIM dodatak kompatibilan?
Geberit BIM dodatak ima iste minimalne zahteve u pogledu operativnog sistema Windows kao i vaša Revit aplikacija.
Kako da instaliram Geberit dodatak?
Preuzmite instalacionu datoteku sa ove veb stranice i pokrenite je (*.msi). Geberit BIM dodatak se zatim instalira u odgovarajuću fasciklu programa.
Kada ponovo pokrenete aplikaciju Revit, Geberit BIM dodatak će se prikazati na kartici „Dodatni moduli“ i moći će da se pokrene.
Kada su dostupna nova izdanja, korisnik je o tome obavešten u Autodesk Revit-u kada koristi Geberit BIM dodatak i može ih aktivirati jednim klikom.
Mogu li da koristim BIM sadržaj Geberit proizvoda van Geberit BIM dodatka?
Da. BIM sadržaj pojedinačnih proizvoda se čuva u paketima podataka uGeberit online katalogu. Pored toga, sadržaj je dostupan u softveru za planiranje sledećih dobavljača:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Zašto moram da podesim podešavanje zemlje na početku projekta?
Asortiman proizvoda Geberit nije isti na svakom tržištu. Koristite podešavanje zemlje da biste izabrali asortiman proizvoda koji odgovara zemlji ili regionu vašeg projekta.
Ovo će vas sprečiti da u svoj projekat planirate proizvode Geberit koji nisu dostupni u zemlji ili regionu.
Na osnovu vašeg izbora, lokalni Geberit katalog i odgovarajući BIM objekti biće prikazani na odgovarajućem nacionalnom jeziku. Na višejezičnim tržištima, kao što je Švajcarska, možete birati između više nacionalnih jezika.
Toplo preporučujemo da ne menjate podešavanja zemlje u okviru istog projekta. To može dovesti do funkcionalnih oštećenja Geberit BIM dodatka.
Zašto se pojavljuje upozorenje nakon izračunavanja Geberit Pluvia?
Ovo je upozorenje za toleranciju ugla. Ako krivine u programu Autodesk Revit imaju odstupanja manja ili veća od 0,1° (npr. 89,99°), proračun Geberit Pluvia je i dalje moguć. Međutim, prikazuje se upozorenje koje obaveštava korisnika o neslaganju.
